M2XCH Cable

M2XCH Cable Description

M2XCH cables feature a copper braided shield (≥90% coverage) and a low-smoke halogen-free (LSOH/SHF1) sheath conforming to IEC 60092 standards, providing excellent flame retardancy and electromagnetic protection. Suitable for most areas of ships and open decks.

FFR models are fire-resistant, maintaining circuit integrity for up to 180 minutes in a fire. FI indicates the use of extruded padding material, while NOFI indicates the use of insulating foil.

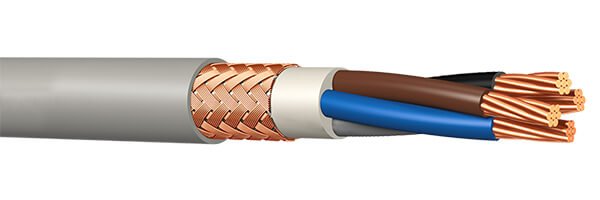

M2XCH Cable Construction

	M2XCH (FI)	M2XCH – FFR (FI)	M2XCH (NOFI)	M2XCH – FFR (NOFI)
Conductor	Stranded copper conductor (Class 2 or 5)
Insulation	XLPE (Cross linked polyethylene compound)
Inner Covering	Halogen-free bedding compound		Separating foil
Screen	Electrolytic copper braided (Tinned copper wire braid on request)
Fire Barrier	-	Mica tape	-	Mica tape
Outer Sheath	Halogen-free, flame retardant, UV resistant, polyolefin based compound (SHF 1)

M2XCH Cable Characteristics

Rated Voltage
0,6 / 1 kV (1.2 kV)
Working Temperature
-40°C / + 90°C
Min. Bending Radius
6 x D

M2XCH (FI)
M2XCH – FFR (FI)
M2XCH (NOFI)
M2XCH – FFR (NOFI)

Cross Section (mm²)	Overall Diameter (mm)	Approximate Weight (kg / km)	Min.Bending Radius Fixed Installed (mm)	Max Resistance of Conductors at 20℃ (ohm / km)	Current Carrying Capacity at 45℃ (A)
2x1	10,1	157	61	19,5	14
2x1,5	10,5	172	63	13,3	18
2x2,5	11,6	216	70	7,98	25
2x4	12,6	269	76	4,95	35
2x6	14,3	367	86	3,30	43
2x10	16,7	520	101	1,91	60
2x16	18,7	690	113	1,21	79
2x25	23,3	1034	140	0,78	104
2x35	25,3	1296	152	0,554	129
2x50	28,9	1720	174	0,386	166
2x70	33,9	2408	204	0,272	204
2x95	37,7	3078	226	0,206	243
2x120	41,9	3833	252	0,161	282
2x150	46,3	4709	278	0,129	324
2x185	51,1	5672	307	0,106	367
2x240	58,3	7477	350	0,0801	432
3x1	10,6	173	64	19,5	12
3x1,5	11,2	200	68	13,3	15
3x2,5	12,2	247	74	7,98	21
3x4	13,9	350	84	4,95	28
3x6	15,1	432	91	3,30	35
3x10	17,6	620	106	1,91	50
3x16	20,0	848	120	1,21	66
3x25	24,9	1271	150	0,78	86
3x35	26,9	1607	162	0,554	107
3x50	30,9	2158	186	0,386	137
3x70	36,7	3130	220	0,272	168
3x95	40,3	3896	242	0,206	201
3x120	45,2	4919	271	0,161	233
3x150	49,5	5995	297	0,129	268
3x185	55,3	7311	332	0,106	303
3x240	62,6	9600	376	0,0801	356
4x1	11,5	200	69	19,5	12
4x1,5	12,0	226	72	13,3	15
4x2,5	13,1	284	79	7,98	21
4x4	14,9	403	90	4,95	28
4x6	16,2	504	97	3,30	35
4x10	19,3	749	116	1,91	50
4x16	21,7	1028	130	1,21	66
4x25	27,4	1561	165	0,78	86
4x35	29,5	1983	177	0,554	107
4x50	34,5	2719	207	0,386	137
4x70	40,3	3876	242	0,272	168
4x95	45,0	4922	270	0,206	201
4x120	50,0	6162	300	0,161	233
4x150	55,2	7581	332	0,129	263
4x185	61,1	9160	367	0,106	303
4x240	69,6	12122	418	0,0801	356
5x1	12,3	228	74	19,5	10
5x1,5	12,8	260	77	13,3	13
5x2,5	14,7	368	88	7,98	17
5x4	16,0	470	96	4,95	23
5x6	17,7	601	107	3,30	29
5x10	20,9	887	126	1,91	42
5x16	23,8	1232	143	1,21	54
5x25	30,1	1879	181	0,78	71
5x35	33,2	2453	200	0,524	89
5x50	38,6	3398	232	0,386	114
5x70	45,1	4769	271	0,272	140
7x1,5	14,2	338	86	13,3	11
7x2,5	15,6	432	94	7,98	16
10x1,5	17,3	463	104	13,3	10
12x1,5	17,8	503	107	13,3	10
14x1,5	18,6	555	112	13,3	9
19x1,5	20,4	666	123	13,3	8
24x1,5	23,5	824	141	13,3	8

Cross Section (mm²)	Overall Diameter (mm)	Approximate Weight (kg / km)	Min.Bending Radius Fixed Installed (mm)	Max Resistance of Conductors at 20℃ (ohm / km)	Current Carrying Capacity at 45℃ (A)
2x1	10,9	180	66	19,5	14
2x1,5	11,5	200	69	13,3	18
2x2,5	12,4	240	75	7,98	25
2x4	14,1	335	85	4,95	33
2x6	15,1	400	91	3,30	43
2x10	17,5	555	105	1,91	60
2x16	19,7	735	119	1,21	79
2x25	24,1	1080	145	0,78	104
2x35	26,1	1350	157	0,554	129
2x50	29,7	1780	178	0,386	166
2x70	34,7	2470	209	0,272	204
2x95	38,7	3165	233	0,206	243
2x120	42,7	3900	257	0,161	282
2x150	47,1	4795	283	0,129	324
2x185	52,1	5790	313	0,106	367
2x240	59,1	7585	375	0,0801	432
3x1	11,6	200	70	19,5	12
3x1,5	12,0	225	72	13,3	15
3x2,5	12,9	270	78	7,98	21
3x4	14,8	380	89	4,95	28
3x6	15,9	460	96	3,30	35
3x10	18,4	652	111	1,91	50
3x16	20,8	885	125	1,21	66
3x25	25,8	1330	155	0,78	86
3x35	27,8	1660	167	0,554	107
3x50	31,7	2210	191	0,386	137
3x70	37,3	3175	224	0,272	168
3x95	41,2	3970	248	0,206	201
3x120	45,9	4984	276	0,161	233
3x150	50,2	6058	301	0,129	268
3x185	55,9	7380	335	0,106	303
3x240	63,2	9670	380	0,0801	356
4x1	12,5	230	75	19,5	12
4x1,5	12,9	255	78	13,1	15
4x2,5	14,6	350	88	7,98	21
4x4	16,0	445	96	4,95	28
4x6	17,4	550	105	3,30	35
4x10	20,2	790	122	1,91	50
4x16	22,9	1086	138	1,21	66
4x25	28,3	1615	170	0,78	86
4x35	30,7	2060	184	0,554	107
4x50	36,0	2890	216	0,386	137
4x70	41,5	3980	249	0,272	168
4x95	46,0	5015	276	0,206	201
4x120	51,0	6265	306	0,161	233
4x150	56,1	7685	337	0,129	268
4x185	62,1	9280	373	0,106	303
4x240	70,8	12296	425	0,0801	356
5x1	14,0	300	84	19,5	10
5x1,5	14,5	330	87	13,3	13
5x2,5	15,7	405	95	7,98	17
5x4	17,4	530	105	4,95	23
5x6	18,8	650	113	3,30	29
5x10	22,2	950	134	1,91	42
5x16	25,1	1300	151	1,21	54
5x25	31,2	1950	188	0,78	71
5x35	34,3	2525	206	0,554	89
5x50	39,7	3490	238	0,386	114
5x70	46,4	4895	278	0,272	140
7x1,5	15,4	380	93	13,3	11
7x2,5	17,0	482	102	7,98	16
10x1,5	18,9	525	114	13,3	10
12x1,5	19,6	580	118	13,3	10
14x1,5	20,6	640	124	13,3	9
19x1,5	22,6	760	136	13,3	8
24x1,5	26,1	946	157	13,3	8

Cross Section (mm²)	Overall Diameter (mm)	Approximate Weight (kg / km)	Min.Bending Radius Fixed Installed (mm)	Max Resistance of Conductors at 20℃ (ohm / km)	Current Carrying Capacity at 45℃ (A)
1x1	5,6	56	34	19,5	16
1x1,5	5,8	60	35	13,3	21
1x2,5	6,3	71	38	7,98	29
1x4	6,8	90	41	4,95	39
1x6	7,3	111	44	3,30	50
1x10	8,6	165	52	1,91	71
1x16	9,6	225	58	1,21	93
1x25	11,9	335	72	0,78	122
1x35	12,8	431	77	0,554	152
1x50	15,1	614	91	0,386	195
1x70	17,4	851	105	0,272	240
1x95	19,0	1062	114	0,206	286
1x120	21,1	1332	127	0,161	332
1x150	23,1	1631	139	0,129	382
1x185	25,6	1963	154	0,106	432
1x240	28,9	2586	173	0,0801	508
1x300	31,7	3152	191	0,0641	590
2x1	8,5	95	51	19,5	14
2x1,5	8,9	107	54	13,3	18
2x2,5	9,8	134	59	7,98	25
2x4	10,8	174	65	4,95	35
2x6	12,1	224	73	3,30	43
2x10	14,9	381	90	1,91	60
2x16	17,1	525	103	1,21	79
3x1	8,9	110	54	19,5	12
3x1,5	9,4	130	68	13,3	15
3x2,5	10,3	165	74	7,98	21
3x4	11,6	224	85	4,95	28
3x6	12,8	290	91	3,30	35
3x10	15,7	470	104	1,91	50
3x16	18,1	690	118	1,21	66
4x1	9,7	135	68	19,5	12
4x1,5	10,2	160	73	13,3	15
4x2,5	11,5	210	80	7,98	21
4x4	12,7	275	92	4,95	28
4x6	14,6	395	100	3,30	35
4x10	17,5	605	113	1,91	50
4x16	20,1	850	129	1,21	66
5x1	10,5	156	63	19,5	10
5x1,5	11,2	188	67	13,3	13
5x2,5	12,5	248	75	7,98	17
5x4	14,4	368	87	4,95	23
5x6	15,9	478	96	3,30	29
5x10	19,3	736	116	1,91	42
5x16	22,2	1045	133	1,21	54
7x1,5	12,0	230	72	13,3	11
7x2,5	14,0	342	84	7,98	16
10x1,5	15,5	355	93	13,3	10
10x2,5	17,5	480	105	7,98	14
12x1,5	16,0	390	96	13,3	10
14x1,5	17,0	445	102	13,3	9
14x2,5	19,4	613	116	7,98	12
16x1,5	17,9	491	107	13,3	9
19x1,5	18,6	548	112	13,3	8
20x1,5	19,8	600	119	13,3	8
20x2,5	22,6	839	136	7,98	11
24x1,5	21,7	690	130	13,3	8
30x1,5	23,2	817	139	13,3	7

Cross Section (mm²)	Overall Diameter (mm)	Approximate Weight (kg / km)	Min.Bending Radius Fixed Installed (mm)	Max Resistance of Conductors at 20℃ (ohm / km)	Current Carrying Capacity at 45℃ (A)
1x1	6,0	58	36	19,5	16
1x1,5	6,2	65	38	13,3	21
1x2,5	6,7	80	41	7,98	29
1x4	7,2	96	44	4,95	39
1x6	7,7	120	47	3,30	50
1x10	9,0	175	54	1,91	71
1x16	10,0	240	60	1,21	93
1x25	12,3	345	74	0,78	122
1x35	13,6	480	82	0,554	152
1x50	15,5	630	93	0,386	195
1x70	17,8	870	107	0,272	240
1x95	19,6	1090	118	0,206	286
1x120	21,5	1350	129	0,161	332
1x150	23,5	1650	141	0,129	382
1x185	26,0	1985	156	0,106	432
1x240	29,3	2610	176	0,0801	508
1x300	32,1	3180	193	0,0641	590
2x1	9,3	110	56	19,5	14
2x1,5	9,7	120	59	13,3	18
2x2,5	10,6	150	64	7,98	25
2x4	11,9	195	72	4,95	33
2x6	12,9	240	78	3,30	43
2x10	15,7	402	95	1,91	60
2x16	17,9	548	108	1,21	79
3x1	9,8	130	59	19,5	12
3x1,5	10,2	145	62	13,3	15
3x2,5	11,4	190	69	7,98	21
3x4	12,6	245	76	4,95	28
3x6	14,3	345	86	3,30	35
3x10	16,8	504	101	1,91	50
3x16	19,0	710	114	1,21	66
4x1	10,7	152	65	19,5	12
4x1,5	11,3	178	68	13,1	15
4x2,5	12,4	225	75	7,98	21
4x4	14,4	340	87	4,95	28
4x6	15,6	425	94	3,30	35
4x10	18,4	625	110	1,91	50
4x16	21,0	880	126	1,21	66
5x1	11,8	185	71	19,5	10
5x1,5	12,3	210	74	13,3	13
5x2,5	14,1	306	85	7,98	17
5x4	15,6	405	94	4,95	23
5x6	17,2	518	104	3,30	29
5x10	20,4	770	123	1,91	42
5x16	23,3	1085	140	1,21	54
7x1,5	13,6	290	82	13,3	11
7x2,5	15,2	372	92	7,98	16
10x1,5	17,3	410	104	13,3	10
12x1,5	17,8	446	107	13,3	10
14x1,5	18,8	498	113	13,3	9
19x1,5	20,8	626	125	13,3	8
24x1,5	24,3	780	146	13,3	8
