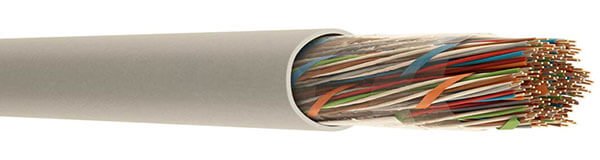

J-02YH Cable Description
J-02YH cable features solid bare copper wire, polyethylene (PE) insulation, and a halogen-free flame-retardant (LSZH/FRNC) outer sheath, ensuring it will not release corrosive gases or dense smoke in the event of a fire. It is primarily used for building wiring, telephone exchanges, data processing networks, intercom systems, and low-voltage signal distribution.
J-02YH Cable Construction
- Conductor
- Solid bare copper
- Insulation
- PE(Polyethylene)
- Outer Sheath
- UV resistant halogen-free
J-02YH Cable Characteristics
- Temperature Range
- -30°C ~ +70°C
- Bending Radius
- 10 x D
J-02YH Cable Technical Data
| Conductor Diameter | Conductor Resistance Ω/km (20 °C) | Mutual Capacitance (nF/km) | Capacitance Unbalance (pF/500 m) | Test Voltage (@ 1 minute) V DC |
|---|---|---|---|---|
| 0.40 mm | 146.6 | 56 | 400 | 1000 |
| 0.50 mm | 93 | 56 | 400 | 1000 |
| 0.60 mm | 64.6 | 51 | 400 | 1000 |
| 0.65 mm | 60 | 51 | 400 | 1000 |
| 0.80 mm | 37 | 51 | 400 | 1000 |
| 0.90 mm | 28.8 | 51 | 400 | 1000 |
J-02YH Cable Specification
| Pair Count | Conductor Diameter (mm) | Approx. Cable Diameter (mm) | Copper Weight (kg/km) | Approx. Weight (kg/km) |
|---|---|---|---|---|
| 1 | 0,4 | 2,7 | 3,6 | 9 |
| 2 | 0,4 | 3,1 | 5,9 | 13 |
| 3 | 0,4 | 3,7 | 8,3 | 17 |
| 4 | 0,4 | 4,3 | 10,7 | 21 |
| 5 | 0,4 | 4,6 | 13 | 25 |
| 6 | 0,4 | 4,8 | 15,4 | 29 |
| 7 | 0,4 | 5,2 | 17,7 | 33 |
| 8 | 0,4 | 5,4 | 20,1 | 36 |
| 9 | 0,4 | 5,7 | 22,4 | 41 |
| 10 | 0,4 | 6,1 | 26 | 48 |
| 12 | 0,4 | 6,5 | 30,7 | 55 |
| 14 | 0,4 | 7 | 35,4 | 63 |
| 15 | 0,4 | 7,2 | 37,8 | 66 |
| 16 | 0,4 | 7,3 | 40,1 | 69 |
| 20 | 0,4 | 7,4 | 49,8 | 82 |
| 25 | 0,4 | 8,8 | 61,4 | 100 |
| 30 | 0,4 | 9,6 | 73,5 | 118 |
| 33 | 0,4 | 9,9 | 80,6 | 127 |
| 40 | 0,4 | 10,7 | 97,2 | 153 |
| 50 | 0,4 | 11,8 | 120,9 | 184 |
| 60 | 0,4 | 12,9 | 144,6 | 221 |
| 70 | 0,4 | 13,4 | 168,3 | 250 |
| 80 | 0,4 | 14,5 | 192 | 287 |
| 100 | 0,4 | 16,4 | 241,6 | 357 |
| 120 | 0,4 | 17,4 | 289,9 | 418 |
| 150 | 0,4 | 20,2 | 362,6 | 515 |
| 200 | 0,4 | 22,4 | 483,4 | 665 |
| 250 | 0,4 | 24,8 | 604,3 | 820 |
| 300 | 0,4 | 27,3 | 725,1 | 991 |
| 400 | 0,4 | 30,5 | 966,8 | 1287 |
| 500 | 0,4 | 34,8 | 1208,5 | 1585 |
| 600 | 0,4 | 37,7 | 1450,2 | 1879 |
| 1 | 0,5 | 3 | 5,5 | 12 |
| 2 | 0,5 | 3,4 | 9,2 | 17 |
| 3 | 0,5 | 4,1 | 12,9 | 23 |
| 4 | 0,5 | 4,8 | 16,6 | 29 |
| 5 | 0,5 | 5,1 | 20,3 | 35 |
| 6 | 0,5 | 5,4 | 24 | 39 |
| 7 | 0,5 | 5,9 | 27,7 | 46 |
| 8 | 0,5 | 6,1 | 31,4 | 50 |
| 9 | 0,5 | 6,4 | 35 | 56 |
| 10 | 0,5 | 6,9 | 40,6 | 66 |
| 12 | 0,5 | 7,3 | 47,9 | 76 |
| 14 | 0,5 | 7,9 | 55,3 | 87 |
| 15 | 0,5 | 8,1 | 59 | 92 |
| 16 | 0,5 | 8,3 | 62,7 | 96 |
| 20 | 0,5 | 8,4 | 77,8 | 115 |
| 25 | 0,5 | 10 | 95,8 | 141 |
| 30 | 0,5 | 11 | 114,8 | 166 |
| 33 | 0,5 | 11,2 | 125,9 | 180 |
| 40 | 0,5 | 12,3 | 151,8 | 216 |
| 50 | 0,5 | 13,5 | 188,9 | 263 |
| 60 | 0,5 | 14,7 | 225,9 | 314 |
| 70 | 0,5 | 15,3 | 262,9 | 358 |
| 80 | 0,5 | 16,6 | 299,9 | 411 |
| 100 | 0,5 | 18,8 | 377,5 | 511 |
| 120 | 0,5 | 20 | 453 | 602 |
| 150 | 0,5 | 23,3 | 566,5 | 745 |
| 200 | 0,5 | 25,8 | 755,3 | 967 |
| 250 | 0,5 | 28,7 | 944,1 | 1196 |
| 300 | 0,5 | 31,5 | 1133 | 1443 |
| 400 | 0,5 | 35,4 | 1510,6 | 1885 |
| 500 | 0,5 | 40,4 | 1888,2 | 2330 |
| 600 | 0,5 | 43,8 | 2265,9 | 2769 |
| 1 | 0,6 | 3,7 | 8 | 17 |
| 2 | 0,6 | 4,3 | 13,2 | 24 |
| 3 | 0,6 | 5,2 | 18,6 | 34 |
| 4 | 0,6 | 6,2 | 23,9 | 42 |
| 5 | 0,6 | 6,5 | 29,2 | 50 |
| 6 | 0,6 | 6,8 | 34,5 | 57 |
| 7 | 0,6 | 7,5 | 39,8 | 67 |
| 8 | 0,6 | 7,8 | 45,1 | 74 |
| 9 | 0,6 | 8,1 | 50,5 | 81 |
| 10 | 0,6 | 8,6 | 58,4 | 94 |
| 12 | 0,6 | 9,3 | 69 | 109 |
| 14 | 0,6 | 10 | 79,6 | 125 |
| 15 | 0,6 | 10,3 | 84,9 | 132 |
| 16 | 0,6 | 10,5 | 90,2 | 139 |
| 20 | 0,6 | 10,6 | 112 | 167 |
| 25 | 0,6 | 12,8 | 138 | 204 |
| 30 | 0,6 | 14,1 | 165,3 | 242 |
| 33 | 0,6 | 14,7 | 181,3 | 267 |
| 40 | 0,6 | 15,8 | 218,6 | 315 |
| 50 | 0,6 | 17,4 | 271,9 | 383 |
| 60 | 0,6 | 19,2 | 325,3 | 466 |
| 70 | 0,6 | 20,1 | 378,6 | 532 |
| 80 | 0,6 | 21,5 | 431,9 | 600 |
| 100 | 0,6 | 24,3 | 543,6 | 743 |
| 120 | 0,6 | 26 | 652,3 | 877 |
| 150 | 0,6 | 30,5 | 815,7 | 1087 |
| 200 | 0,6 | 34 | 1087,6 | 1431 |
| 250 | 0,6 | 37,8 | 1359,5 | 1764 |
| 300 | 0,6 | 41,4 | 1631,4 | 2127 |
| 400 | 0,6 | 46,6 | 2175,2 | 2785 |
| 500 | 0,6 | 53,4 | 2719 | 3448 |
| 600 | 0,6 | 58 | 3262,8 | 4101 |
| 1 | 0,8 | 4,5 | 14,1 | 26 |
| 2 | 0,8 | 5,2 | 23,5 | 39 |
| 3 | 0,8 | 6,4 | 33,1 | 54 |
| 4 | 0,8 | 7,7 | 42,5 | 68 |
| 5 | 0,8 | 8,1 | 51,9 | 81 |
| 6 | 0,8 | 8,5 | 61,4 | 93 |
| 7 | 0,8 | 9,3 | 70,8 | 108 |
| 8 | 0,8 | 9,7 | 80,2 | 120 |
| 9 | 0,8 | 10,1 | 89,7 | 132 |
| 10 | 0,8 | 10,7 | 103,8 | 153 |
| 12 | 0,8 | 11,6 | 122,7 | 178 |
| 14 | 0,8 | 12,5 | 141,5 | 204 |
| 15 | 0,8 | 12,8 | 151 | 216 |
| 16 | 0,8 | 13,2 | 160,4 | 228 |
| 20 | 0,8 | 13,3 | 199,1 | 278 |
| 25 | 0,8 | 16,2 | 245,3 | 341 |
| 30 | 0,8 | 18,3 | 293,9 | 419 |
| 33 | 0,8 | 18,8 | 322,3 | 454 |
| 40 | 0,8 | 20,2 | 388,6 | 536 |
| 50 | 0,8 | 22,3 | 483,4 | 654 |
| 60 | 0,8 | 24,1 | 578,2 | 770 |
| 70 | 0,8 | 25,2 | 673 | 883 |
| 80 | 0,8 | 27,1 | 767,8 | 1000 |
| 100 | 0,8 | 30,9 | 966,3 | 1255 |
| 120 | 0,8 | 33,1 | 1159,6 | 1486 |
| 150 | 0,8 | 39,1 | 1450,2 | 1861 |
| 200 | 0,8 | 43,7 | 1933,5 | 2450 |
| 250 | 0,8 | 48,6 | 2416,9 | 3027 |
| 300 | 0,8 | 52,8 | 2900,3 | 3599 |
| 400 | 0,8 | 59,5 | 3867 | 4733 |
| 500 | 0,8 | 68,3 | 4833,8 | 5875 |
| 600 | 0,8 | 74,3 | 5800,5 | 7003 |
