M2XH Cable

M2XH Cable Description

M2XH cables offer excellent flame retardancy, low smoke density, and zero halogen emissions, making them suitable for most areas of a ship and open decks. FI indicates the use of extruded padding material, while NOFI indicates the use of insulating foil.

Compared to M2X cables, M2XH cables offer superior fire resistance. For example, the M2XH-FFR model maintains circuit integrity even after direct exposure to flames for a period of time (at least 90 minutes), meeting IEC 60331 standards.

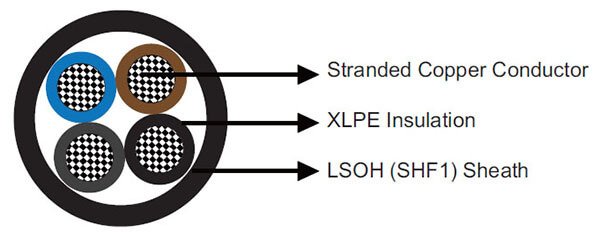

m2xh

M2XH Cable Construction

	M2XH (FI)	M2XH – FFR (FI)	M2XH (NOFI)	M2XH – FFR (NOFI)
Conductor	Stranded annealed copper wire
Insulation	XLPE (Cross linked polyethylene compound)
Inner Covering	Halogen-free bedding compound		Separating foil
Fire Barrier	-	Mica tape	-	Mica tape
Outer Sheath	Halogen-free, flame retardant, UV resistant, thermoplastic polyolefin based compound (SHF 1)

M2XH Cable Characteristics

Rated Voltage
0,6 / 1 kV (1.2 kV)
Temperature Range
-40°C / + 90°C
Min. Bending Radius
For cables D ≤ 25 mm 4xD
For cables D > 25 mm 6xD

M2XH (FI)
M2XH – FFR (FI)
M2XH (NOFI)
M2XH – FFR (NOFI)

Cross Section (mm²)	Overall Diameter (mm)	Approximate Weight (kg / km)	Min.Bending Radius Fixed Installed (mm)	Max Resistance of Conductors at 20℃ (ohm / km)	Current Carrying Capacity at 45℃ (A)
2x1	9,2	112	37	19,5	14
2x1,5	9,6	127	39	13,3	18
2x2,5	10,5	160	42	7,98	25
2x4	11,7	211	47	4,95	33
2x6	12,8	268	51	3,30	43
2x10	15,2	402	61	1,91	60
2x16	17,4	562	70	1,21	79
2x25	22,0	874	88	0,78	104
2x35	23,8	1109	143	0,554	129
2x50	27,6	1517	166	0,386	166
2x70	32,4	2152	194	0,272	204
2x95	36,0	2724	216	0,206	243
2x120	40,0	3420	240	0,161	282
2x150	44,4	4250	266	0,129	324
2x185	49,40	5185	296	0,106	367
2x240	56,40	6893	338	0,0801	432
3x1	9,7	127	39	19,5	12
3x1,5	10,1	145	41	13,3	15
3x2,5	11,3	193	45	7,98	21
3x4	12,4	253	50	4,95	28
3x6	13,6	326	54	3,30	35
3x10	16,1	494	64	1,91	50
3x16	18,5	703	74	1,21	66
3x25	23,4	1087	140	0,78	86
3x35	25,6	1420	154	0,554	107
3x50	29,4	1927	176	0,386	137
3x70	34,8	2770	209	0,272	168
3x95	38,6	3515	232	0,206	201
3x120	43,3	4471	260	0,161	233
3x150	47,6	5503	286	0,129	268
3x185	53,4	6759	320	0,106	303
3x240	60,7	8970	364	0,0801	356
4x1	10,4	145	42	19,5	12
4x1,5	10,9	168	44	13,3	15
4x2,5	12,2	225	49	7,98	21
4x4	13,4	300	54	4,95	28
4x6	14,9	396	60	3,30	35
4x10	17,8	610	71	1,91	50
4x16	20,4	878	82	1,21	66
4x25	25,9	1356	104	0,78	86
4x35	28,2	1775	170	0,554	107
4x50	33,2	2474	199	0,386	137
4x70	38,6	3498	232	0,272	168
4x95	43,1	4476	259	0,206	201
4x120	48,1	5664	289	0,161	233
4x150	53,3	7030	320	0,129	268
4x185	59,2	8542	355	0,106	303
4x240	67,9	11452	407	0,0801	356
5x1	11,4	173	46	19,5	10
5x1,5	11,9	201	48	13,3	13
5x2,5	13,2	266	53	7,98	17
5x4	14,7	362	59	4,95	23
5x6	16,2	474	65	3,30	29
5x10	19,6	744	78	1,91	42
5x16	22,5	1067	90	1,21	54
5x25	28,6	1650	114	0,78	71
5x35	31,7	2202	190	0,554	89
5x50	36,7	3020	220	0,386	114
5x70	43,2	4322	259	0,272	140
7x1,5	12,7	240	51	13,3	11
7x2,5	14,3	328	57	7,98	16
10x1,5	15,8	343	63	13,3	10
12x1,5	16,3	378	65	13,3	10
14x1,5	17,3	433	69	13,3	9
19x1,5	18,9	521	76	13,3	8
24x1,5	22,2	667	89	13,3	8

Cross Section (mm²)	Overall Diameter (mm)	Approximate Weight (kg / km)	Min.Bending Radius Fixed Installed (mm)	Max Resistance of Conductors at 20℃ (ohm / km)	Current Carrying Capacity at 45℃ (A)
2x1	10,0	130	40	19,5	14
2x1,5	10,4	145	42	13,3	18
2x2,5	11,5	184	46	7,98	25
2x4	12,6	236	51	4,95	33
2x6	13,6	291	55	3,30	43
2x10	16,0	428	64	1,91	60
2x16	18,2	593	73	1,21	79
2x25	22,8	912	94	0,78	104
2x35	24,8	1162	148	0,554	129
2x50	28,4	1564	171	0,386	166
2x70	33,4	2223	200	0,272	204
2x95	36,8	2785	221	0,206	243
2x120	41,0	3510	246	0,161	282
2x150	45,2	4324	272	0,129	324
2x185	50,2	5268	301	0,106	367
2x240	57,4	7015	345	0,0801	432
3x1	10,5	144	42	19,5	12
3x1,5	11,2	170	45	13,3	15
3x2,5	12,1	212	49	7,98	21
3x4	13,3	276	54	4,95	28
3x6	14,6	354	59	3,30	35
3x10	17,1	527	69	1,91	50
3x16	19,5	742	78	1,21	66
3x25	24,3	1130	144	0,78	86
3x35	26,3	1452	158	0,554	107
3x50	30,4	1985	183	0,386	137
3x70	35,7	2827	215	0,272	168
3x95	39,3	3565	236	0,206	201
3x120	44,3	4552	266	0,161	233
3x150	48,8	5560	290	0,129	268
3x185	54,1	6817	325	0,106	303
3x240	61,3	9030	368	0,0801	356
4x1	11,6	153	46	19,5	12
4x1,5	12,0	174	48	13,3	15
4x2,5	13,1	223	53	7,98	21
4x4	14,7	306	59	4,95	28
4x6	15,9	390	64	3,30	35
4x10	18,7	594	75	1,91	50
4x16	21,4	855	86	1,21	66
4x25	26,8	1310	161	0,78	86
4x35	29,2	1720	176	0,554	107
4x50	34,1	2380	205	0,386	137
4x70	39,6	3370	238	0,272	168
4x95	44,3	4320	266	0,206	201
4x120	49,3	5463	296	0,161	233
4x150	54,4	6762	327	0,129	268
4x185	60,4	8210	363	0,106	303
4x240	68,9	10960	414	0,0801	356
5x1	12,5	200	50	19,5	10
5x1,5	13,0	230	52	13,3	13
5x2,5	14,4	300	58	7,98	17
5x4	15,9	400	64	4,95	23
5x6	17,5	518	70	3,30	29
5x10	20,7	785	83	1,91	42
5x16	23,6	1113	100	1,21	54
5x25	29,7	1708	178	0,78	71
5x35	33,0	2280	16,8	0,554	89
5x50	37,8	3100	227	0,386	114
5x70	44,5	4430	267	0,272	140
7x1,5	14,1	278	57	13,3	11
7x2,5	15,5	362	62	7,98	16
10x1,5	17,6	395	71	13,3	10
12x1,5	18,1	434	73	13,3	10
14x1,5	19,3	410	78	13,3	9
19x1,5	21,1	595	85	13,3	8
24x1,5	24,8	760	146	13,3	8

Cross Section (mm²)	Overall Diameter (mm)	Approximate Weight (kg / km)	Min.Bending Radius Fixed Installed (mm)	Max Resistance of Conductors at 20℃ (ohm / km)	Current Carrying Capacity at 45℃ (A)
1x1	4,8	32	19	19,5	16
1x1,5	5,0	37	20	13,3	21
1x2,5	5,5	48	22	7,98	29
1x4	6,0	64	24	4,95	39
1x6	6,5	83	26	3,30	50
1x10	7,6	127	30	1,91	71
1x16	8,8	187	35	1,21	93
1x25	10,9	280	44	0,78	122
1x35	12,0	376	72	0,554	152
1x50	13,9	518	83	0,386	195
1x70	16,0	731	96	0,272	240
1x95	17,8	938	107	0,206	286
1x120	19,9	1192	119	0,161	332
1x150	21,7	1464	130	0,129	382
1x185	24,2	1780	145	0,106	432
1x240	27,7	2390	166	0,0801	508
1x300	30,5	2936	183	0,0641	590
2x1	7,5	58	30	13,3	14
2x1,5	7,9	68	32	7,98	18
2x2,5	9,0	95	36	4,95	25
2x4	10,0	127	40	3,30	35
2x6	11,3	173	46	1,91	43
2x10	13,3	280	54	1,21	60
2x16	15,7	407	63	1,21	79
3x1	7,9	72	32	13,3	12
3x1,5	8,6	91	35	7,98	15
3x2,5	9,5	123	38	7,98	21
3x4	10,6	170	43	4,95	28
3x6	12,0	233	48	3,30	35
3x10	14,5	370	58	1,91	50
3x16	16,9	566	68	1,21	66
4x1	8,9	93	36	19,5	12
4x1,5	9,4	112	38	13,3	15
4x2,5	10,5	154	42	7,98	21
4x4	11,9	220	48	4,95	28
4x6	13,2	297	53	3,30	35
4x10	16,1	480	65	1,91	50
4x16	18,7	707	75	1,21	66
5x1	9,7	133	39	19,5	10
5x1,5	10,2	136	41	13,3	13
5x2,5	11,7	195	47	7,98	17
5x4	13,0	271	52	4,95	23
5x6	14,7	375	59	3,30	29
5x10	17,9	601	72	1,91	42
5x16	20,8	887	84	1,21	54
7x1,5	11,2	176	45	13,3	11
7x2,5	12,6	247	51	7,98	16
7x4	14,4	365	58	4,95	21
10x1,5	14,3	257	58	13,3	10
10x2,5	16,3	367	65	7,98	14
12x1,5	14,8	287	60	13,3	10
12x4	19,5	614	78	4,95	18
14x1,5	15,6	325	63	13,3	9
14x2,5	18,0	481	72	7,98	12
16x2,5	19,0	544	76	7,98	12
19x1,5	17,4	427	70	13,3	8
20x2,5	21,2	683	85	7,98	11
24x1,5	24,3	792	98	13,3	8
30x1,5	22,0	668	88	13,3	7
30x2,5	25,3	983	127	7,98	10

Cross Section (mm²)	Overall Diameter (mm)	Approximate Weight (kg / km)	Min.Bending Radius Fixed Installed (mm)	Max Resistance of Conductors at 20℃ (ohm / km)	Current Carrying Capacity at 45℃ (A)
1x1	5,2	36	21	19,5	16
1x1,5	5,4	41	22	13,3	21
1x2,5	5,9	52	24	7,98	29
1x4	6,4	70	26	4,95	39
1x6	6,9	88	28	3,30	50
1x10	8,0	133	32	1,91	71
1x16	9,3	193	37	1,21	93
1x25	11,5	293	46	0,78	122
1x35	12,4	384	50	0,554	152
1x50	14,0	530	58	0,386	195
1x70	16,6	750	67	0,272	240
1x95	18,2	950	73	0,206	286
1x120	20,3	1205	82	0,161	332
1x150	22,3	1490	90	0,129	382
1x185	24,8	1807	148	0,106	432
1x240	28,1	2408	170	0,0801	508
1x300	30,9	2956	186	0,0641	590
2x1	8,5	70	34	19,5	14
2x1,5	8,9	80	36	13,3	18
2x2,5	9,8	105	40	7,98	25
2x4	10,9	140	44	4,95	33
2x6	12,1	185	49	3,30	43
2x10	14,5	300	58	1,91	60
2x16	16,7	430	67	1,21	79
3x1	9,0	90	36	19,5	12
3x1,5	9,4	105	38	13,3	15
3x2,5	10,4	135	42	7,98	21
3x4	11,8	190	48	4,95	28
3x6	12,9	250	52	3,30	35
3x10	15,4	390	62	1,91	50
3x16	17,8	590	72	1,21	66
4x1	9,9	110	40	19,5	12
4x1,5	10,3	130	42	13,3	15
4x2,5	11,6	180	47	7,98	21
4x4	13,0	240	52	4,95	28
4x6	14,4	320	58	3,30	35
4x10	17,2	505	69	1,91	50
4x16	19,8	740	80	1,21	66
5x1	10,8	130	44	19,5	10
5x1,5	11,5	160	46	13,3	13
5x2,5	12,7	215	51	7,98	17
5x4	14,4	305	58	4,95	23
5x6	15,8	400	64	3,30	29
5x10	19,0	630	76	1,91	42
5x16	22,1	930	89	1,21	54
7x1,5	12,4	200	50	13,3	11
7x2,5	14,0	275	56	7,98	16
10x1,5	15,9	290	64	13,3	10
12x1,5	16,6	330	67	13,3	10
14x1,5	17,6	380	71	13,3	9
19x1,5	19,6	490	79	13,3	8
24x1,5	24,3	780	130	13,3	8
